Data menggunakan SK Tahun 2013
| No Ruas | 69 |
| Nama Ruas | Banjarharjo-Ngemplak |
| No. Jembatan | KB.34.0004.0069.003 |

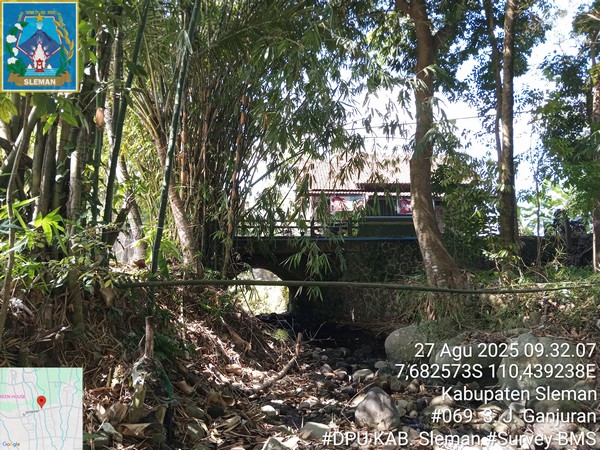

| Nama Jembatan | GANJURAN |
| Kalurahan | Widodomartani |
| Kapanewon | Ngemplak |
| Kmpost | |
| Koordinat | -7.68274295,110.43929280 |
| Dimensi | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Panjang | 4.50 m | 4.50 m | 4.50 m | 4.50 m | 11.70 m |
| Lebar | 8.50 m | 8.50 m | 8.50 m | 8.50 m | 6.30 m |
| Bentang | 1.00 m | 1.00 m | 1.00 m | 1.00 m | 1.00 m |
| Struktur Bangunan Atas | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Tipe | Gelagar, Pelengkung | Gelagar, Pelengkung | Gelagar, Pelengkung | G,E | G,E |
| Bahan | Beton bertulang, Pasangan batu | Beton bertulang, Pasangan batu | Beton bertulang, Pasangan batu | T,M | T,M |
| Kondisi | 1 | 3 | 3 | 3 | 3 |

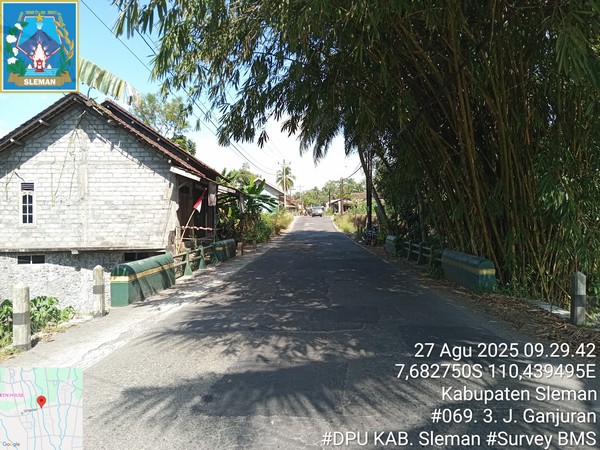

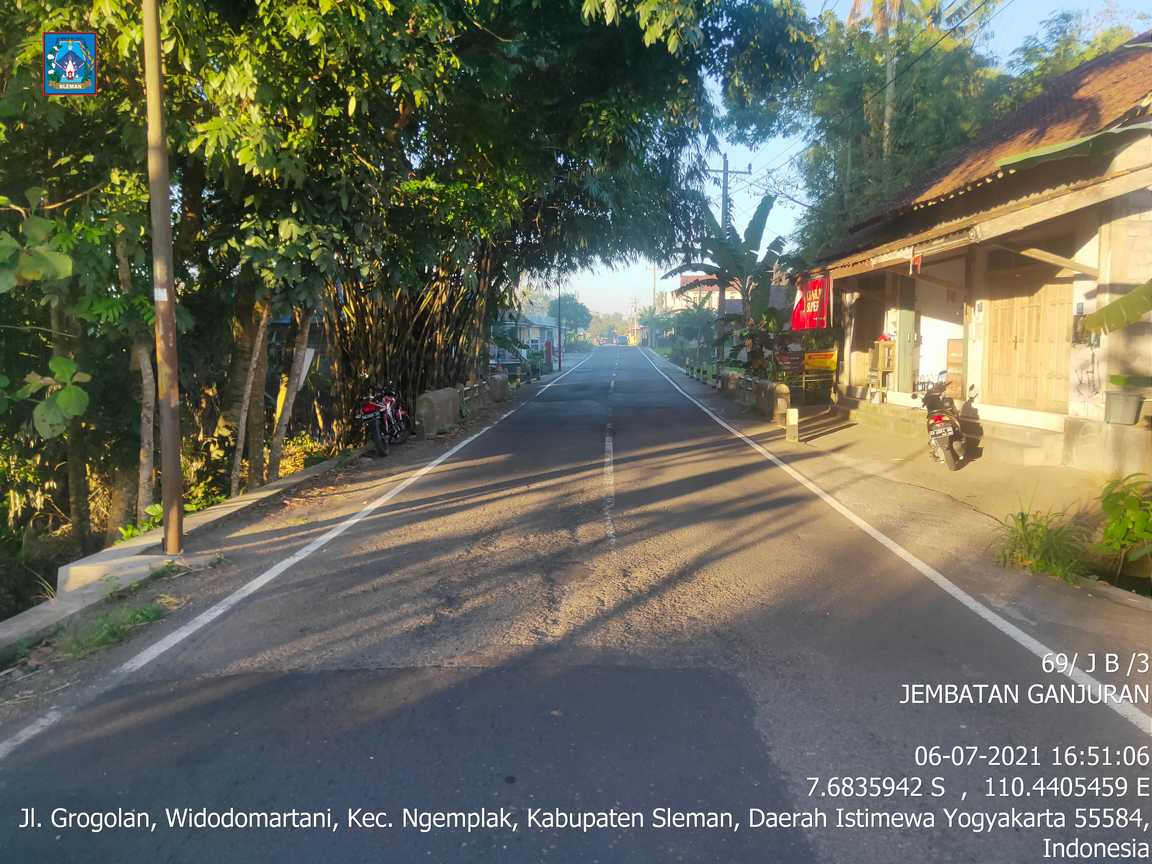

| Lantai | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Bahan 1 | Beton bertulang, Tanah biasa/ lempung timbunan | Beton bertulang, Tanah biasa/ lempung timbunan | Beton bertulang, Tanah biasa/ lempung timbunan | T,O | T,O |
| Bahan 2 | Aspal | Aspal | Aspal | A | A |
| Kondisi | 1 | 2 | 1 | 2 | 2 |

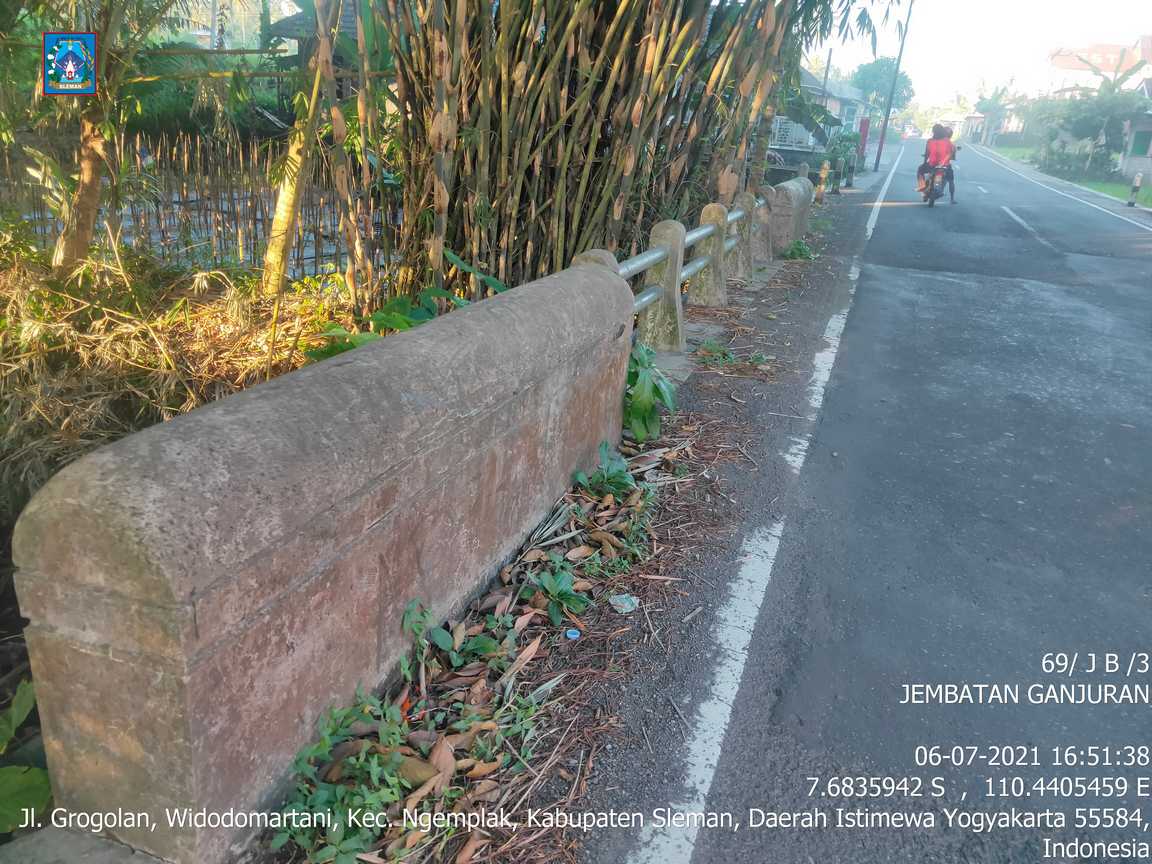

| Sandaran | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Bahan 1 | Beton bertulang | Beton bertulang | Beton bertulang | T | T |
| Bahan 2 | Pipa baja diisi beton | Pipa baja diisi beton | Pipa baja diisi beton | Y | Y |
| Kondisi | 1 | 1 | 1 | 1 | 1 |

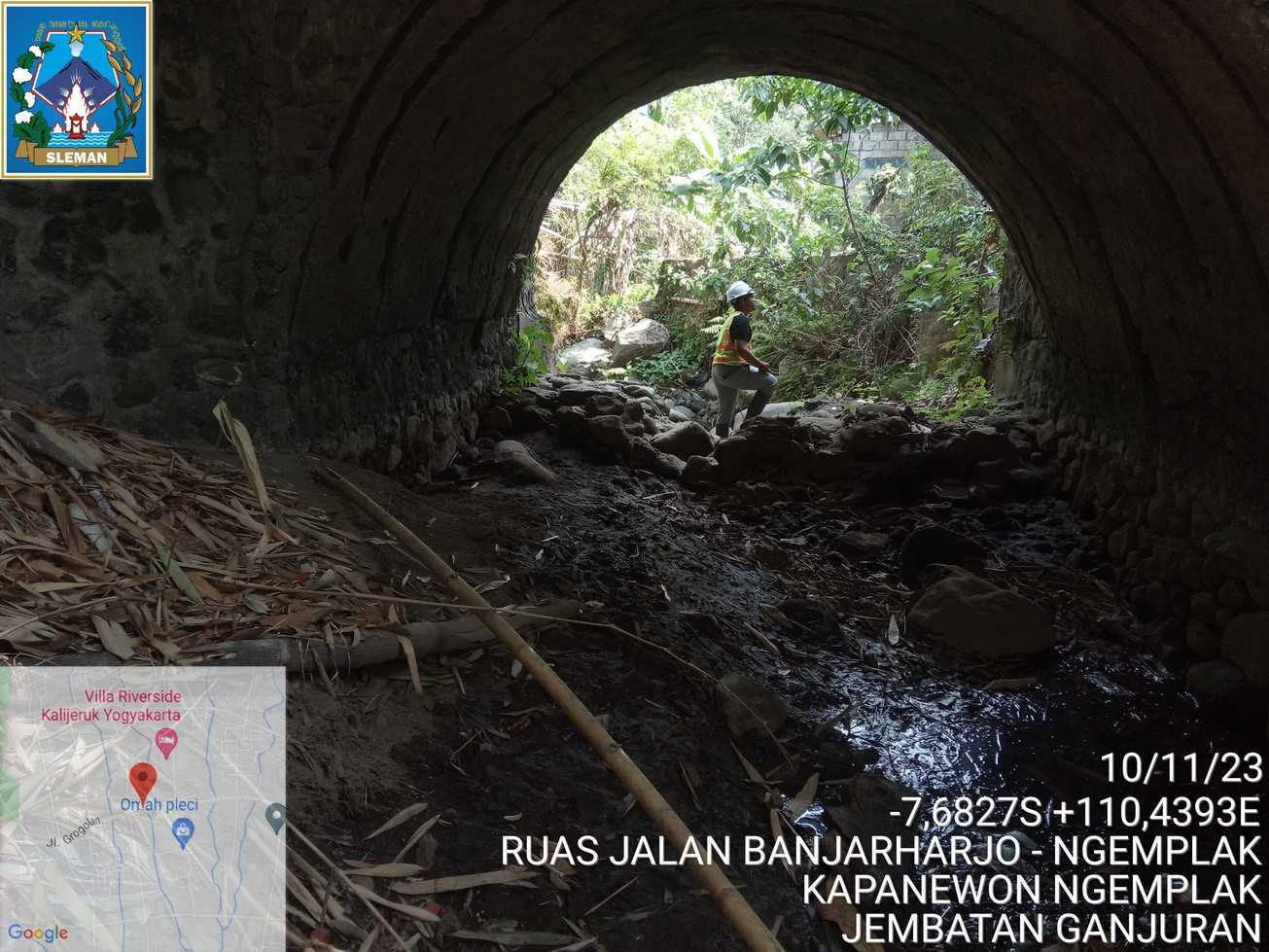

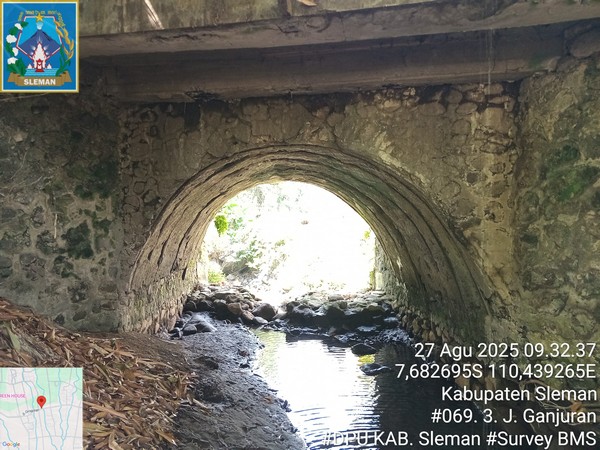

| Kepala Jembatan / Pilar | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Tipe | Dinding penuh | Dinding penuh | Dinding penuh | B | B |
| Bahan | Pasangan batu | Pasangan batu | Pasangan batu | M | M |
| Kondisi | 2 | 2 | 1 | 2 | 2 |
| Fondasi | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Tipe | Langsung | Langsung | Langsung | LS | LS |
| Bahan | Pasangan batu | Pasangan batu | Pasangan batu | M | M |
| Kondisi | 2 | 1 | 1 | 1 | 1 |
| Kondisi | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Nilai Kondisi | 3 - Rusak Berat | 3 - Rusak Berat | 3 - Rusak Berat | 3 - Rusak Berat | 3 - Rusak Berat |
| Kerusakan | Penurunan mutu pasangan bata lengkung jembatan | Penurunan mutu/retak pada bangunan pelengkung dan gelagar | keropos pada selimut beton pelengkung | ||
| Penanganan | Rehabilitasi (perbaikan dan /atau perkuatan) | Rehabilitasi (perbaikan dan /atau perkuatan) | Rehabilitasi |
