Data menggunakan SK Tahun 2013
| No Ruas | 184 |
| Nama Ruas | Sonoharjo-Kurahan |
| No. Jembatan | KB.34.0004.0184.003 |
| Nama Jembatan | JAGALAN |
| Kalurahan | Tlogoadi |
| Kapanewon | Seyegan |
| Kmpost | |
| Koordinat | -7.72865553,110.29100910 |
| Dimensi | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Panjang | 5.60 m | 5.60 m | 5.60 m | 5.60 m | 5.50 m |
| Lebar | 4.95 m | 4.95 m | 4.95 m | 4.95 m | 3.50 m |
| Bentang | 1.00 m | 1.00 m | 1.00 m | 1.00 m | 1.00 m |
| Struktur Bangunan Atas | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Tipe | Pelengkung | Pelengkung | Pelengkung | E | E |
| Bahan | Pasangan bata | Pasangan bata | Pasangan bata | S | S |
| Kondisi | 2 | 3 | 1 | 3 | 3 |
| Lantai | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Bahan 1 | Tanah biasa/ lempung timbunan | Tanah biasa/ lempung timbunan | Tanah biasa/ lempung timbunan | O | O |
| Bahan 2 | Aspal | Aspal | Aspal | A | A |
| Kondisi | 2 | 1 | 1 | 1 | 1 |
| Sandaran | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Bahan 1 | Pasangan bata | Pasangan bata | Pasangan bata | S | S |
| Bahan 2 | |||||
| Kondisi | 2 | 2 | 2 | 2 | 2 |
| Kepala Jembatan / Pilar | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Tipe | Dinding penuh | Dinding penuh | Dinding penuh | B | B |
| Bahan | Pasangan bata | Pasangan bata | Pasangan bata | S | S |
| Kondisi | 3 | 3 | 1 | 3 | 3 |
| Fondasi | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Tipe | Langsung | Langsung | Langsung | LS | LS |
| Bahan | Pasangan bata | Pasangan bata | Pasangan bata | S | S |
| Kondisi | 1 | 1 | 2 | 1 | 1 |
| Kondisi | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Nilai Kondisi | 3 - Rusak Berat | 3 - Rusak Berat | 3 - Rusak Berat | 3 - Rusak Berat | 3 - Rusak Berat |

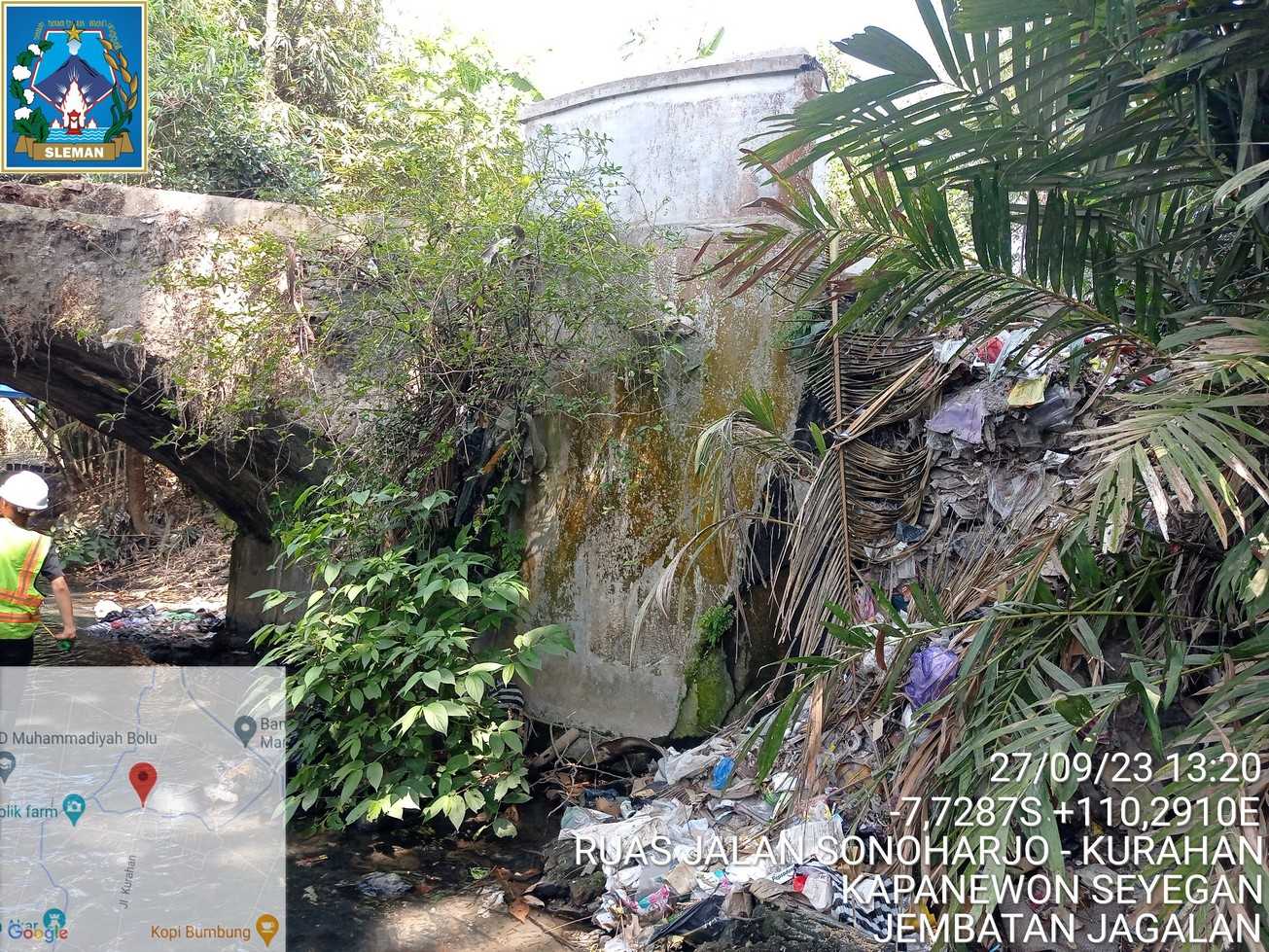

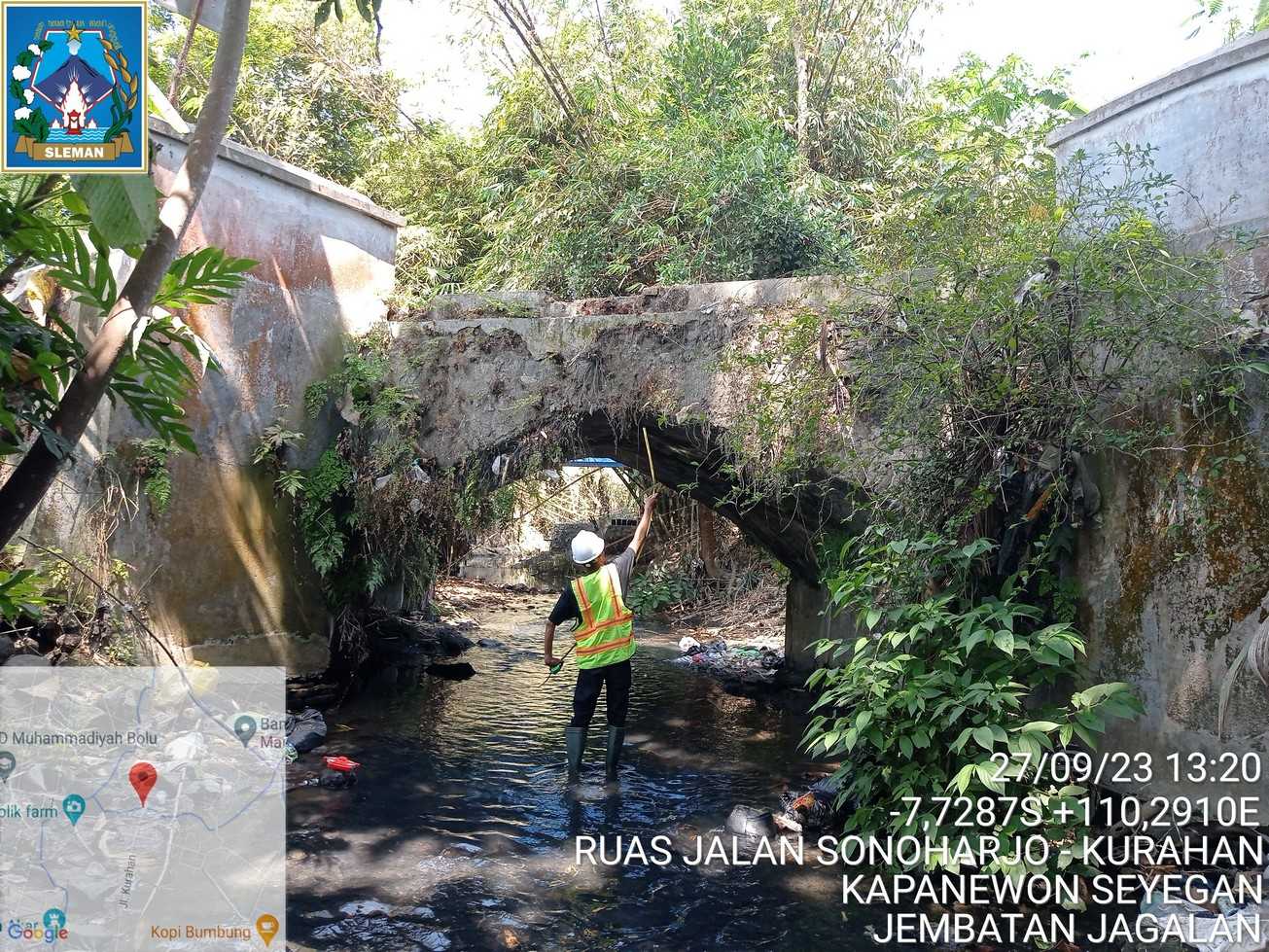

| Kerusakan | Penurunan mutu pasangan bata pada abutment dan lengkung jembatan | Penurunan mutu/retak pada bangunan kepala jembatan dan sayap jembatan | penurunan nilai mutu dan kerusakan pada selimut pelengkung | ||
| Penanganan | Rehabilitasi (perbaikan dan /atau perkuatan) | Rehabilitasi (perbaikan dan /atau perkuatan) | Rehabilitasi |
