Data menggunakan SK Tahun 2013
| No Ruas | 174 |
| Nama Ruas | Cemoro-Murangan |
| No. Jembatan | KB.34.0004.0174.003 |
| Nama Jembatan | MANCASAN |
| Kalurahan | Girikerto |
| Kapanewon | Tempel |
| Kmpost | |
| Koordinat | -7.68204900,110.31476500 |
| Dimensi | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Panjang | 9.10 m | 9.10 m | 9.10 m | 9.10 m | 8.00 m |
| Lebar | 6.00 m | 6.00 m | 6.00 m | 6.90 m | 6.50 m |
| Bentang | 1.00 m | 1.00 m | 1.00 m | 1.00 m | 1.00 m |
| Struktur Bangunan Atas | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|

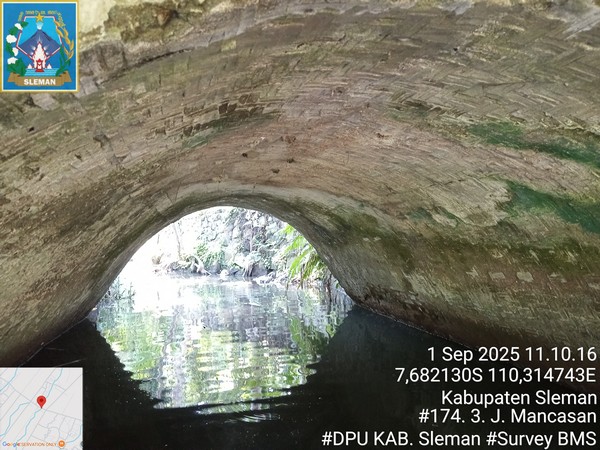

| Tipe | Pelengkung, Plat | Pelengkung, Plat | Pelengkung, Plat | E,P | E,P |
| Bahan | Pasangan bata, Beton bertulang | Pasangan bata, Beton bertulang | Pasangan bata, Beton bertulang | S,T | S,T |
| Kondisi | 1 | 3 | 2 | 3 | 3 |
| Lantai | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Bahan 1 | Tanah biasa/ lempung timbunan, Beton bertulang | Tanah biasa/ lempung timbunan, Beton bertulang | Tanah biasa/ lempung timbunan, Beton bertulang | O,T | O,T |
| Bahan 2 | Aspal | Aspal | Aspal | A | A |
| Kondisi | 1 | 1 | 1 | 1 | 1 |
| Sandaran | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Bahan 1 | Pasangan bata | Pasangan bata | Pasangan bata | S | S |
| Bahan 2 | |||||
| Kondisi | 2 | 2 | 1 | 2 | 2 |
| Kepala Jembatan / Pilar | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Tipe | Dinding penuh | Dinding penuh | Dinding penuh | B | B |
| Bahan | Pasangan batu | Pasangan batu | Pasangan batu | M | M |
| Kondisi | 2 | 2 | 1 | 2 | 2 |
| Fondasi | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Tipe | Langsung | Langsung | Langsung | LS | LS |
| Bahan | Pasangan batu | Pasangan batu | Pasangan batu | M | M |
| Kondisi | 1 | 1 | 2 | 1 | 1 |
| Kondisi | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Nilai Kondisi | 3 - Rusak Berat | 3 - Rusak Berat | 3 - Rusak Berat | 3 - Rusak Berat | 3 - Rusak Berat |

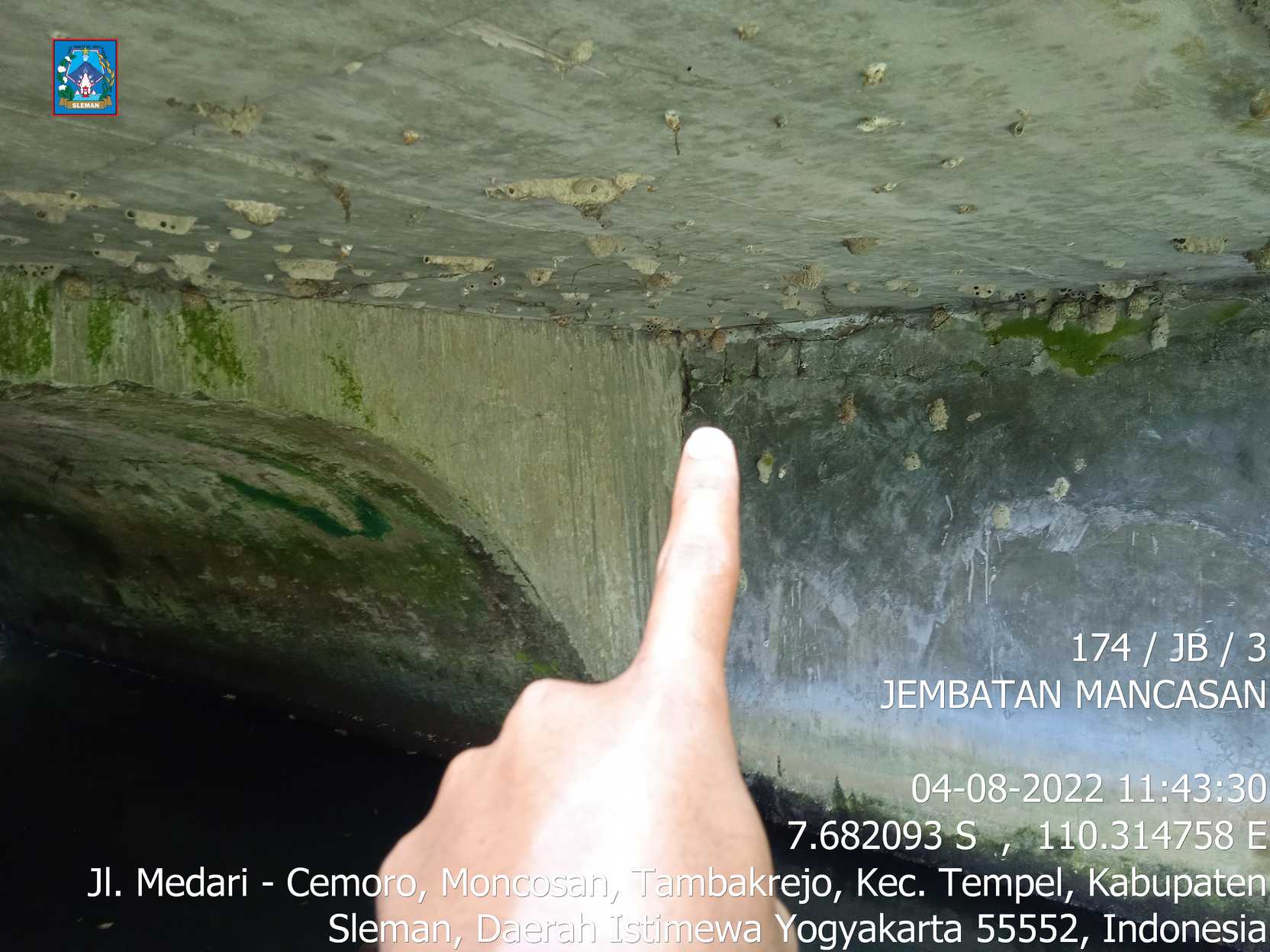

| Kerusakan | Penurunan mutu pasangan bata pada abutment dan lengkung jembatan | Penurunan mutu/retak pada bangunan pelengkung | Penurunan mutu/retak pada bangunan pelengkung | ||
| Penanganan | Rehabilitasi (perbaikan dan /atau perkuatan) | Rehabilitasi (perbaikan dan /atau perkuatan) | Rehabilitasi |
