Data menggunakan SK Tahun 2013
| No Ruas | 104 |
| Nama Ruas | Mudal-Prujakan |
| No. Jembatan | KB.34.0004.0104.001 |

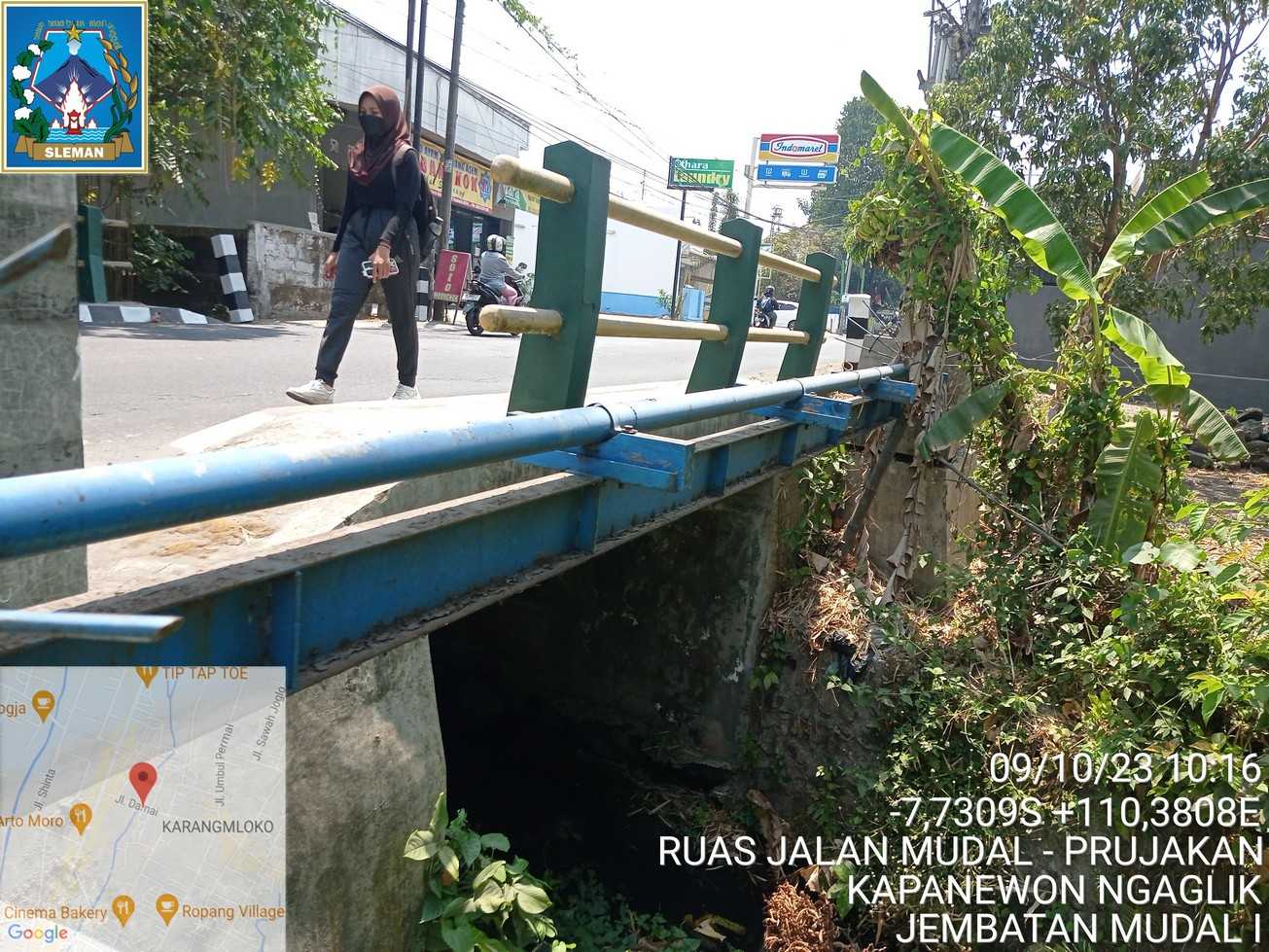

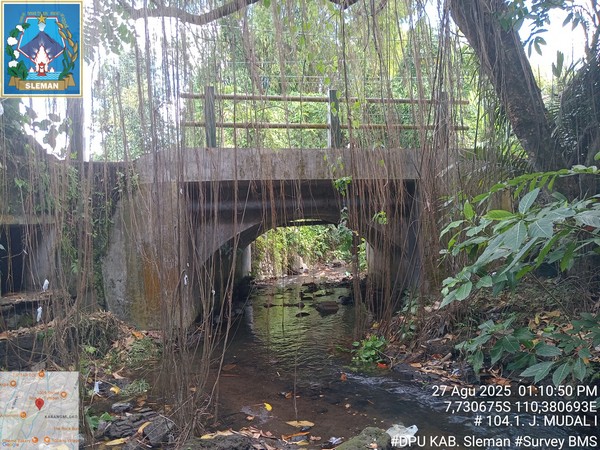

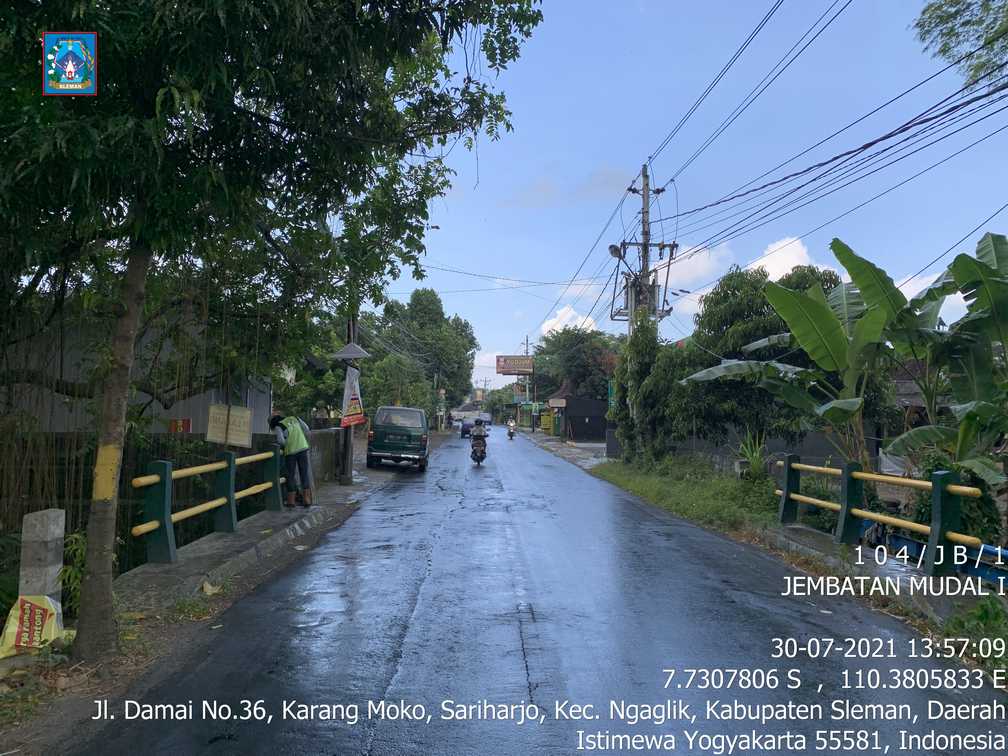

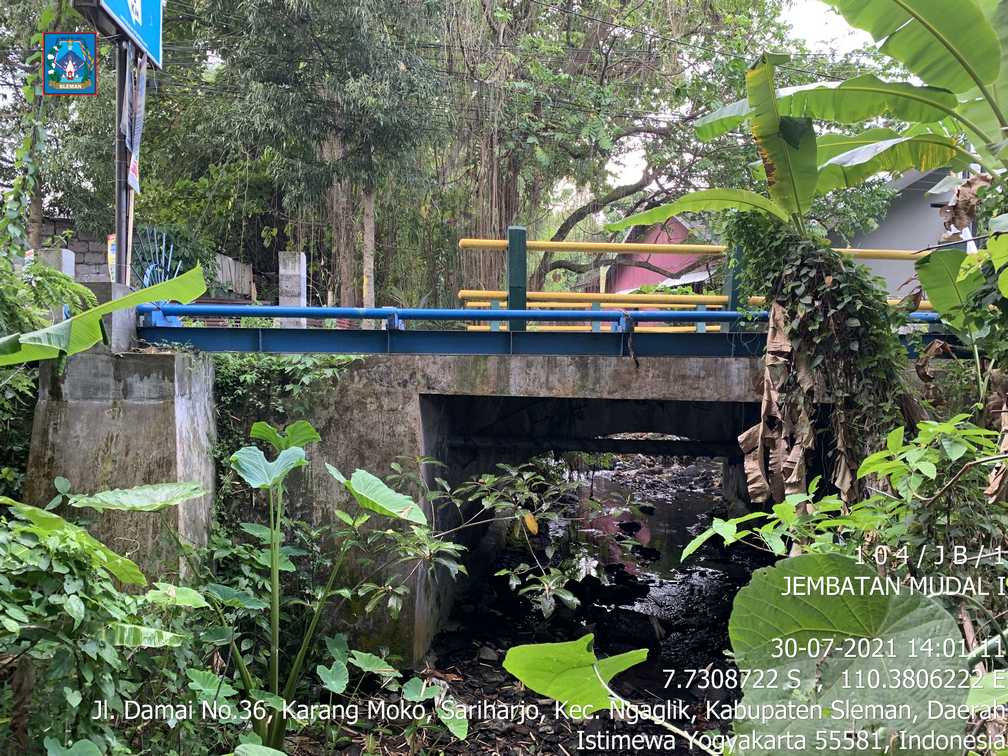

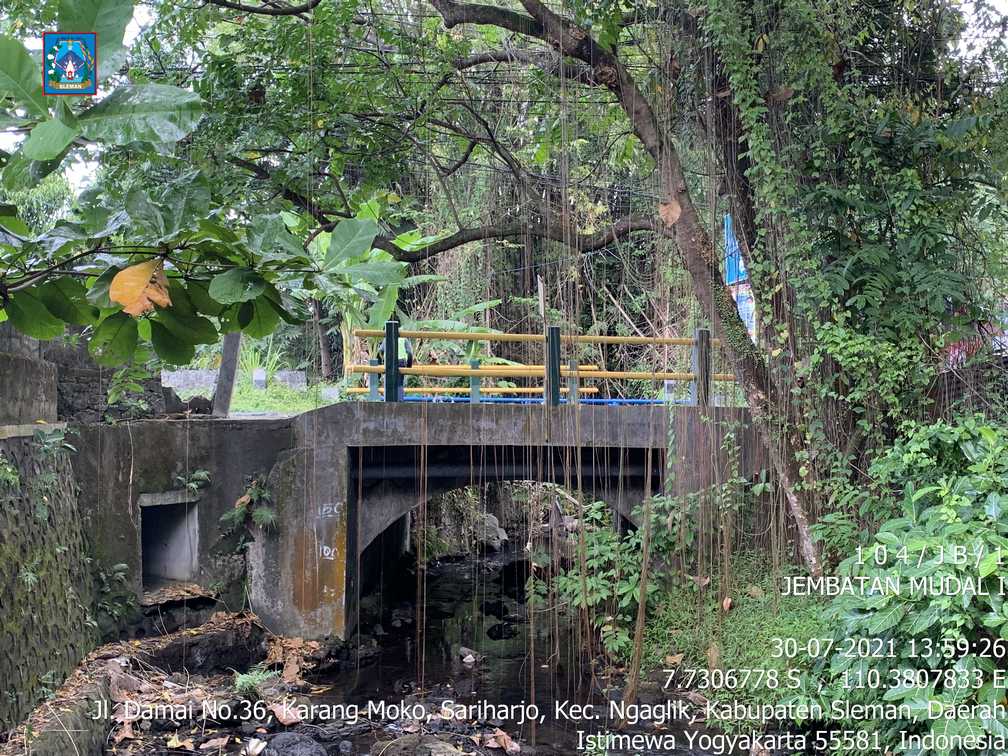

| Nama Jembatan | MUDAL I |
| Kalurahan | Madurejo |
| Kapanewon | Ngaglik |
| Kmpost | |
| Koordinat | -7.73076800,110.38063300 |
| Dimensi | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Panjang | 5.25 m | 5.25 m | 5.25 m | 5.25 m | 7.60 m |
| Lebar | 8.30 m | 8.30 m | 8.30 m | 8.30 m | 7.76 m |
| Bentang | 1.00 m | 1.00 m | 1.00 m | 1.00 m | 1.00 m |

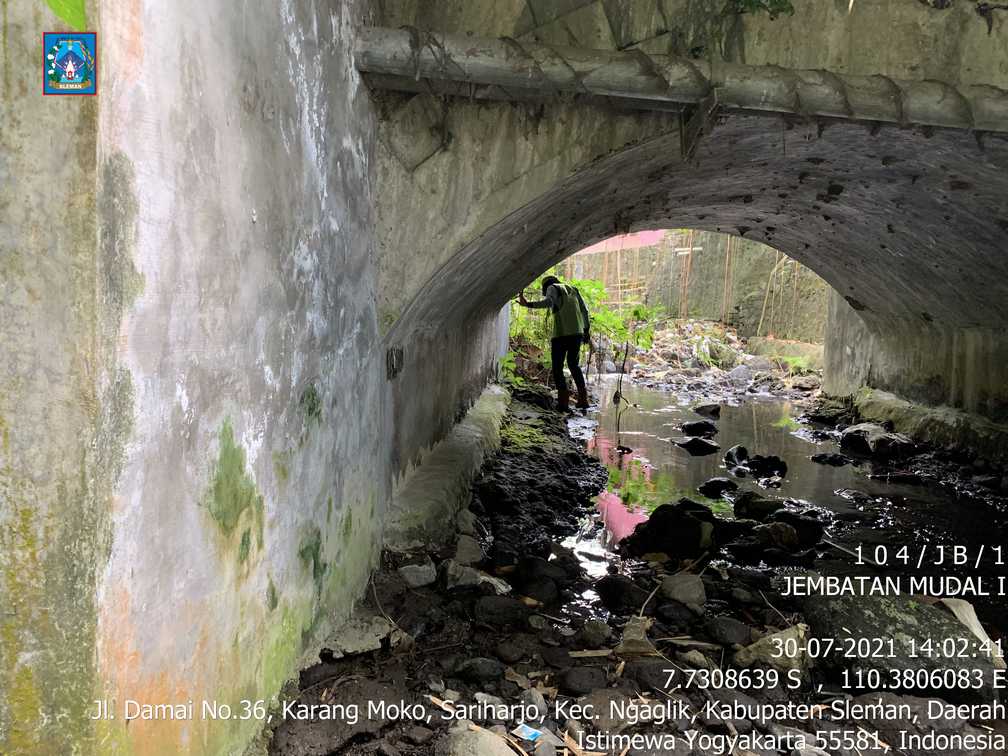

| Struktur Bangunan Atas | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Tipe | Plat, Pelengkung, Plat | Plat, Pelengkung, Plat | Plat, Pelengkung, Plat | P,E,P | P,E,P |
| Bahan | Pasangan bata, Beton bertulang | Pasangan bata, Beton bertulang | Pasangan bata, Beton bertulang | S,T | S,T |
| Kondisi | 2 | 2 | 2 | 2 | 2 |
| Lantai | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Bahan 1 | Tanah biasa/ lempung timbunan, Beton bertulang | Tanah biasa/ lempung timbunan, Beton bertulang | Tanah biasa/ lempung timbunan, Beton bertulang | O,T | O,T |
| Bahan 2 | Aspal | Aspal | Aspal | A | A |
| Kondisi | 2 | 2 | 1 | 2 | 2 |

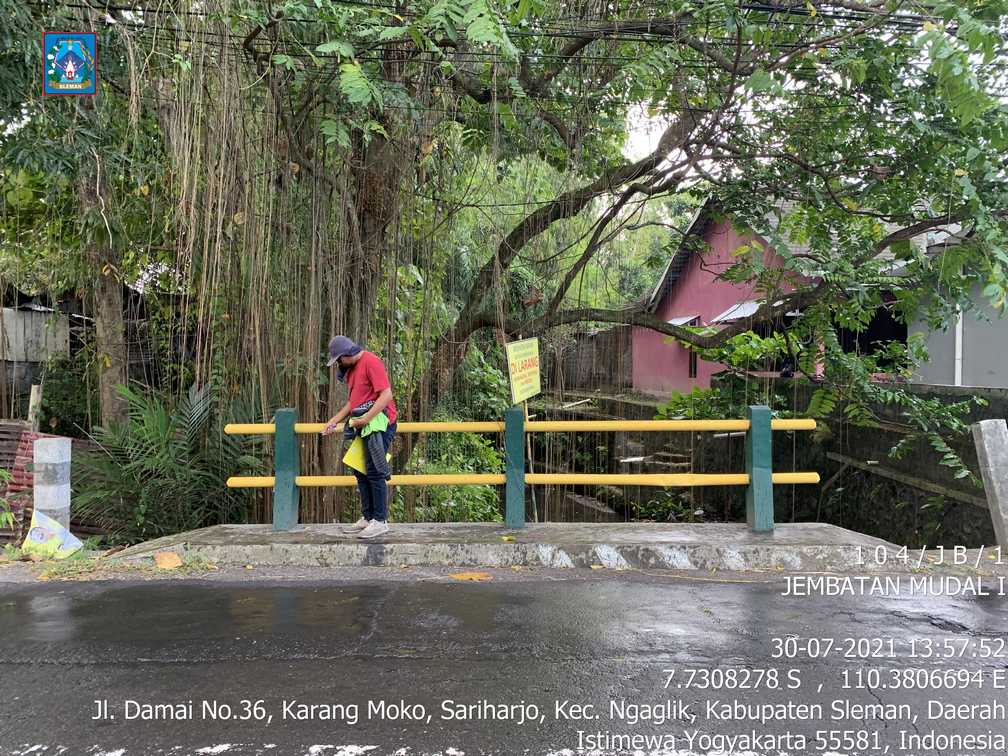

| Sandaran | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Bahan 1 | Beton bertulang | Beton bertulang | Beton bertulang | T | T |
| Bahan 2 | Pipa baja diisi beton | Pipa baja diisi beton | Pipa baja diisi beton | Y | Y |
| Kondisi | 1 | 1 | 1 | 1 | 1 |

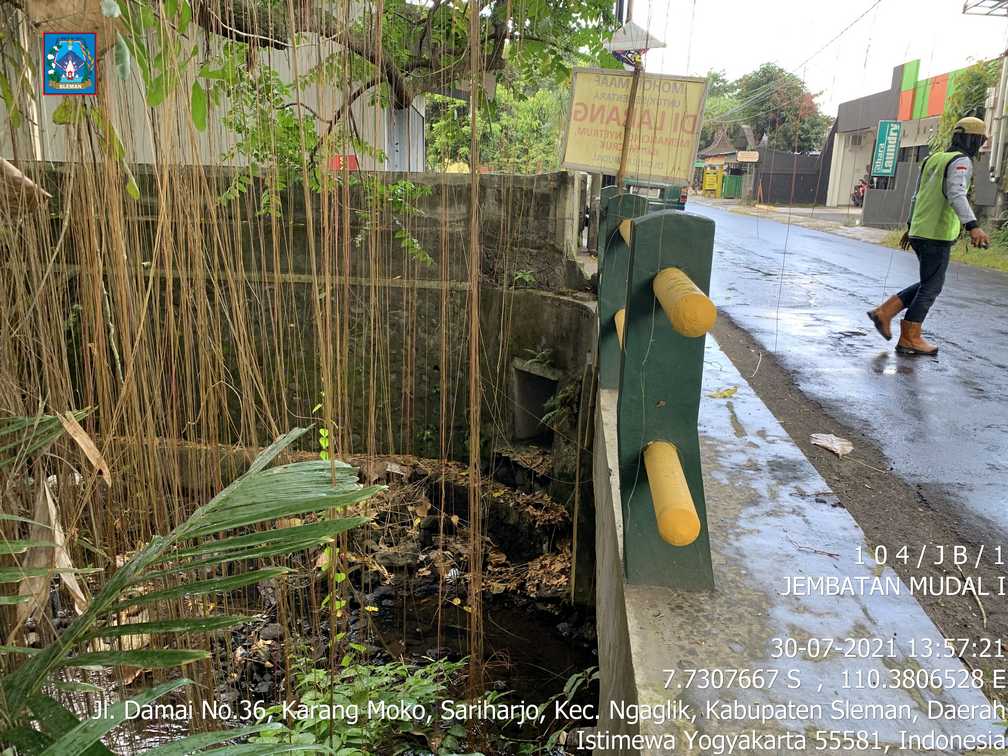

| Kepala Jembatan / Pilar | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Tipe | Dinding penuh | Dinding penuh | Dinding penuh | B | B |
| Bahan | Pasangan batu | Pasangan batu | Pasangan batu | M | M |
| Kondisi | 2 | 2 | 1 | 2 | 2 |
| Fondasi | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Tipe | Langsung | Langsung | Langsung | LS | LS |
| Bahan | Pasangan batu | Pasangan batu | Pasangan batu | M | M |
| Kondisi | 2 | 1 | 2 | 1 | 2 |
| Kondisi | 2021 | 2022 | 2023 | 2024 | 2025 |
|---|---|---|---|---|---|
| Nilai Kondisi | 2 - Rusak Sedang | 2 - Rusak Sedang | 2 - Rusak Sedang | 2 - Rusak Sedang | 2 - Rusak Sedang |
| Kerusakan | Scouring pada abutment jembatan | Penurunan mutu/retak pada bangunan pelengkung dan dinding tegak pelengkung | Penurunan mutu/retak pada bangunan pelengkung dan dinding tegak pelengkung | ||
| Penanganan | Pemeliharaan Berkala | Pemeliharaan Berkala | Pemeliharaan Berkala |
