WOTGALEH

Detail Jembatan

Detail

WOTGALEH

Data menggunakan SK Tahun 2013

Informasi Jembatan

No Ruas	97
Nama Ruas	Sumber-Pelem
No. Jembatan	KB.34.0004.0097.003
Nama Jembatan	WOTGALEH

Lokasi

Kalurahan	Bokoharjo
Kapanewon	Berbah
Kmpost
Koordinat	-7.80328987,110.42247090

Peta Lokasi

Geser peta aktif

Dimensi Jembatan

Dimensi	2021	2022	2023	2024	2025
Panjang	27.60 m	27.60 m	27.60 m	27.60 m	31.00 m
Lebar	8.20 m	8.20 m	8.20 m	8.20 m	7.25 m
Bentang	1.00 m	1.00 m	1.00 m	1.00 m	1.00 m

Struktur Bangunan Atas

Struktur Bangunan Atas	2021	2022	2023	2024	2025
Tipe	Pelengkung	Pelengkung	Pelengkung	E	E
Bahan	Beton bertulang	Beton bertulang	Beton bertulang	T	T
Kondisi	2	3	3	3	3

Lantai

Lantai	2021	2022	2023	2024	2025
Bahan 1	Tanah biasa/ lempung timbunan	Tanah biasa/ lempung timbunan	Tanah biasa/ lempung timbunan	O	O
Bahan 2	Aspal	Aspal	Aspal	A	A
Kondisi	2	2	1	2	2

Sandaran

Sandaran	2021	2022	2023	2024	2025
Bahan 1	Beton bertulang	Beton bertulang	Beton bertulang	T	T
Bahan 2	Pipa baja diisi beton	Pipa baja diisi beton	Pipa baja diisi beton	Y	Y
Kondisi	2	2	2	2	2

Kepala Jembatan / Pilar

Kepala Jembatan / Pilar	2021	2022	2023	2024	2025
Tipe	Dinding penuh	Dinding penuh	Dinding penuh	B	B
Bahan	Pasangan batu	Pasangan batu	Pasangan batu	M	M
Kondisi	1	2	1	2	2

Fondasi

Fondasi	2021	2022	2023	2024	2025
Tipe	Langsung	Langsung	Langsung	LS	LS
Bahan	Pasangan batu	Pasangan batu	Pasangan batu	M	M
Kondisi	1	2	2	1	1

Kondisi

Kondisi	2021	2022	2023	2024	2025
Nilai Kondisi	2 - Rusak Sedang	3 - Rusak Berat	3 - Rusak Berat	3 - Rusak Berat	3 - Rusak Berat
Kerusakan	Dinding tegak diatas pelengkung retak	Penurunan mutu/ retak pada dinding tegak pelengkung	Penurunan mutu/ retak pada dinding tegak pelengkung
Penanganan	Pemeliharaan Berkala	Rehabilitasi (perbaikan dan /atau perkuatan)	Rehabilitasi

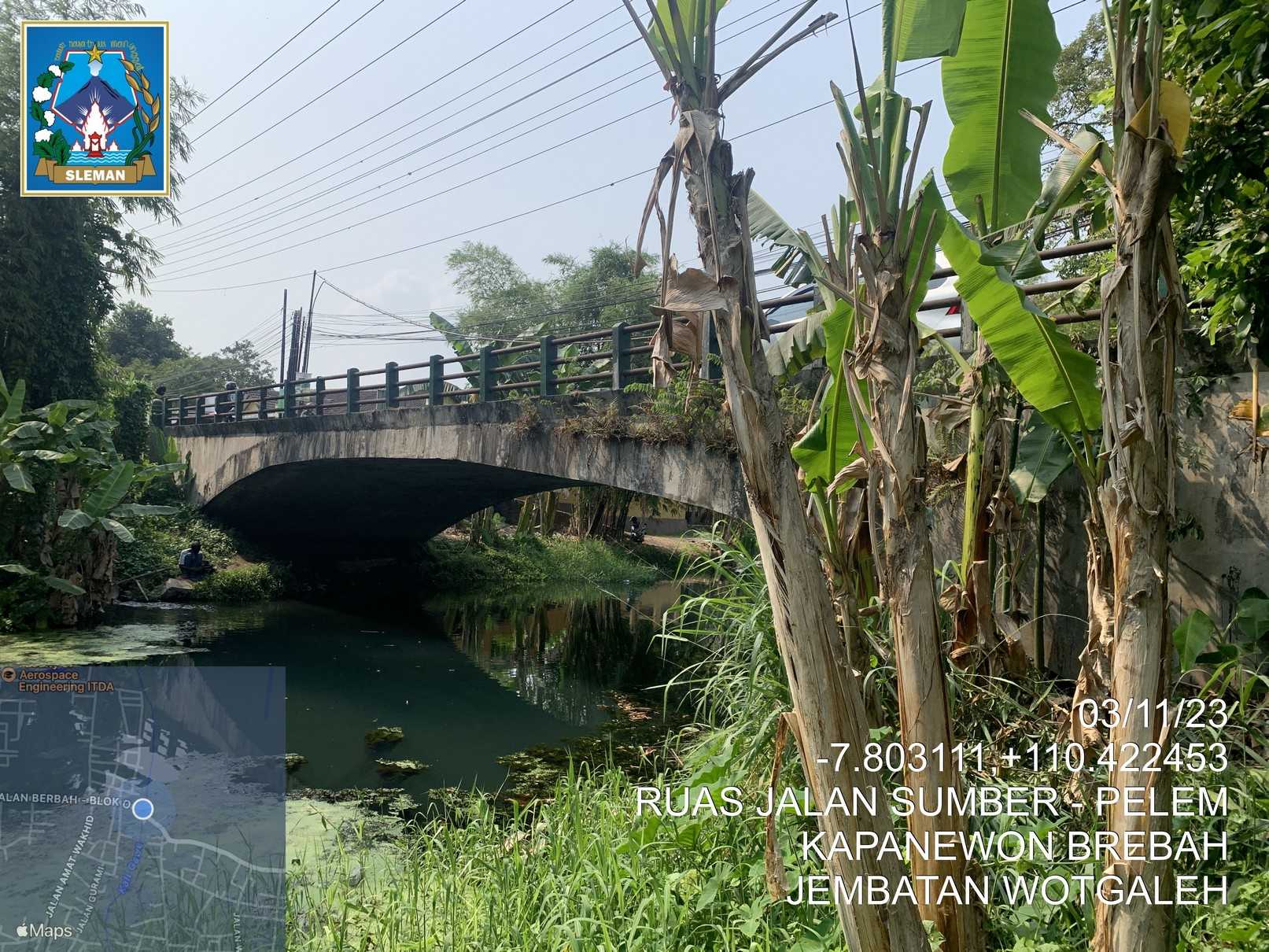

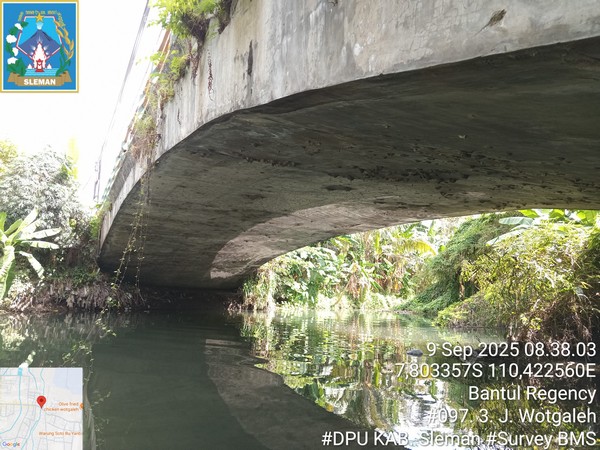

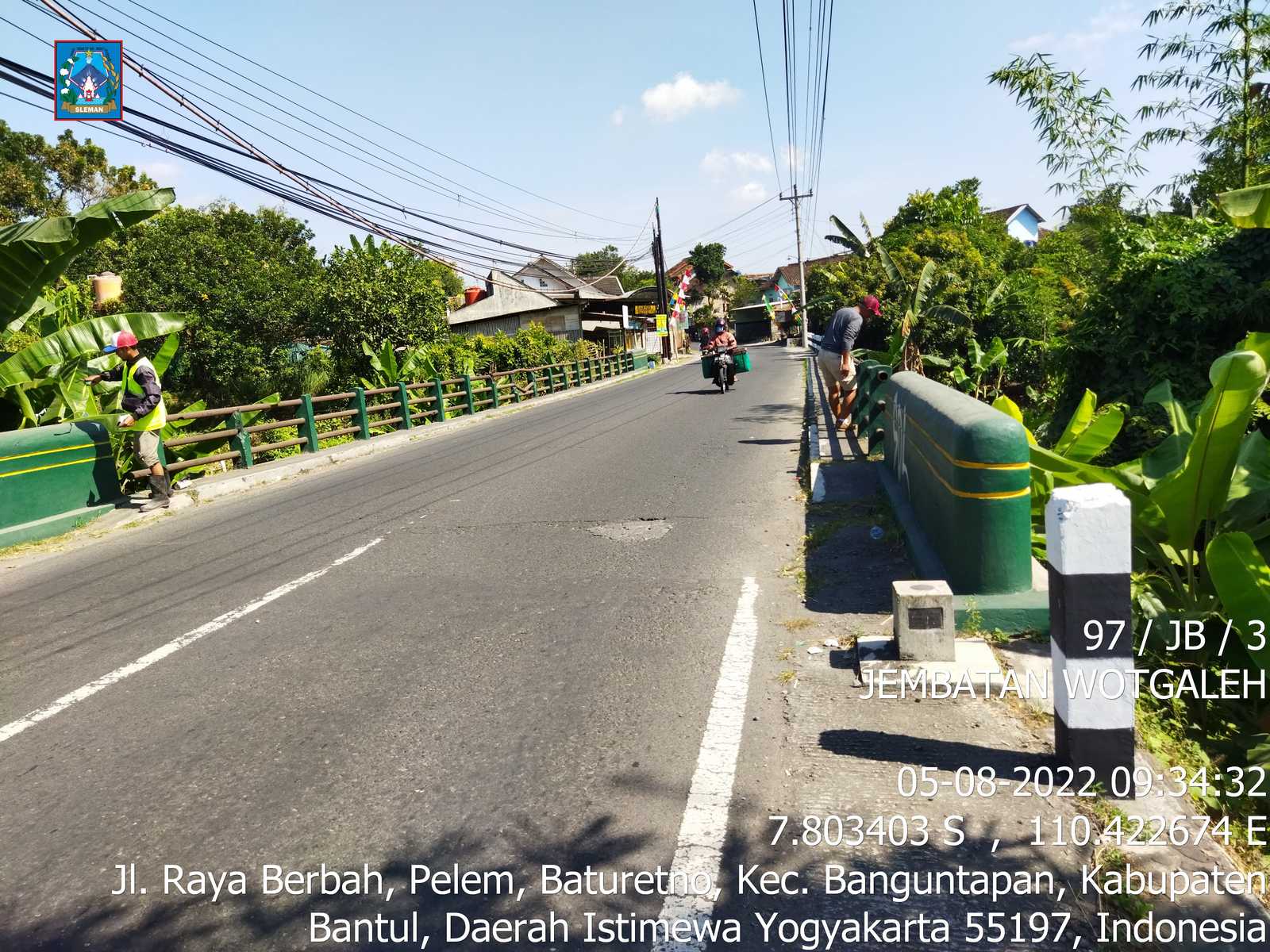

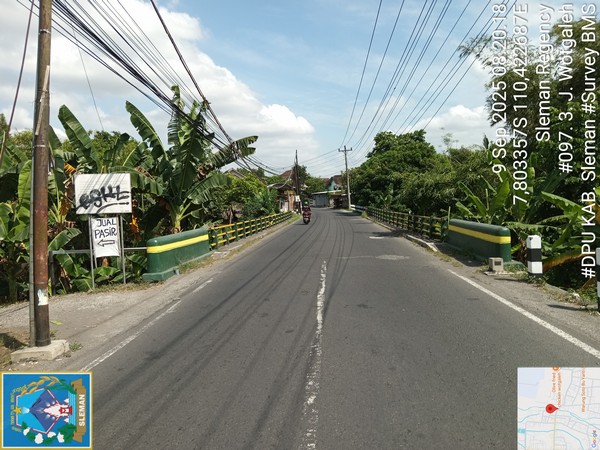

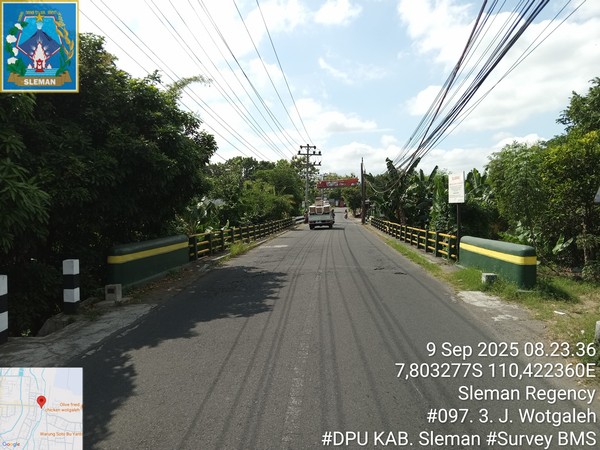

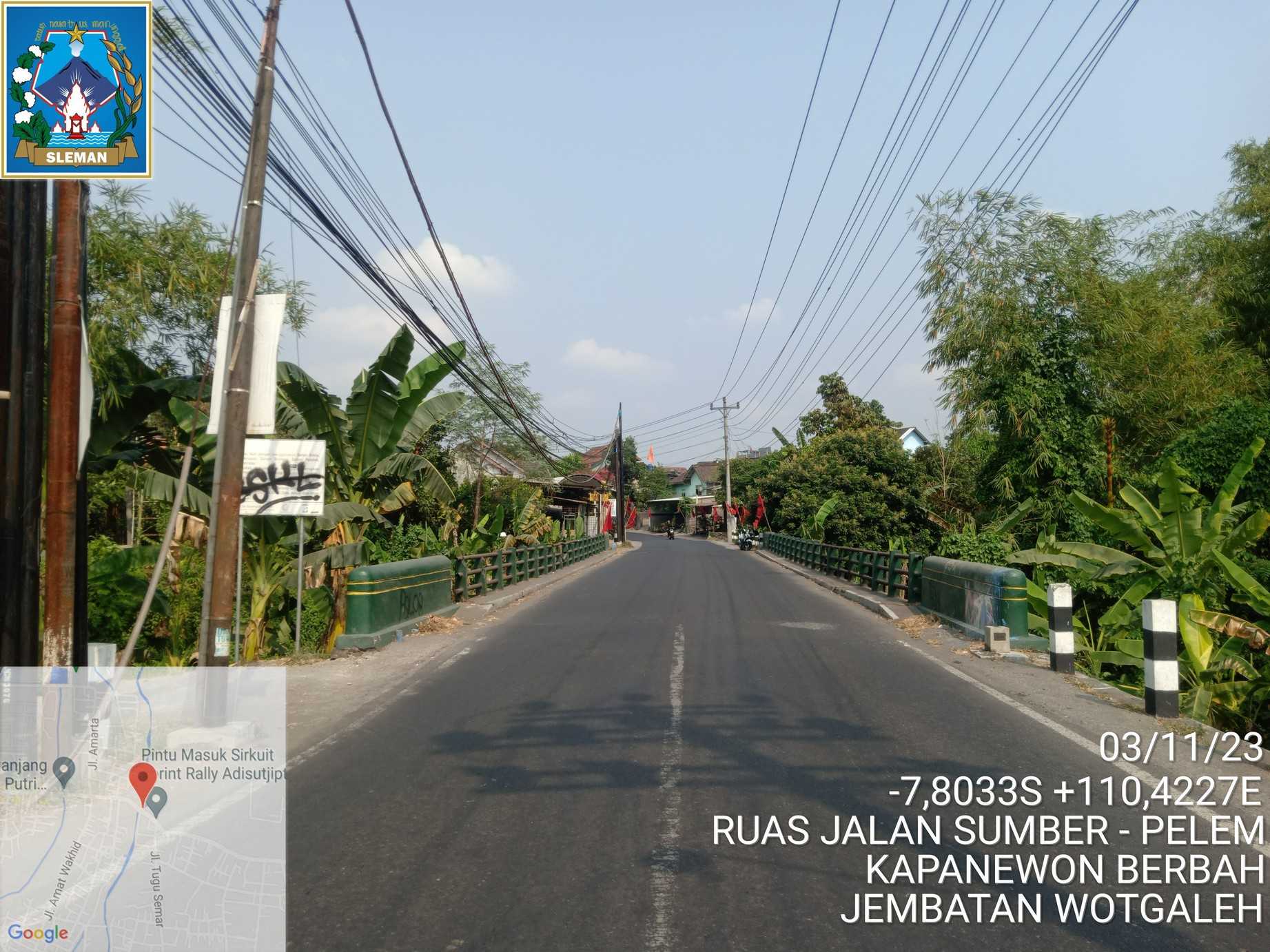

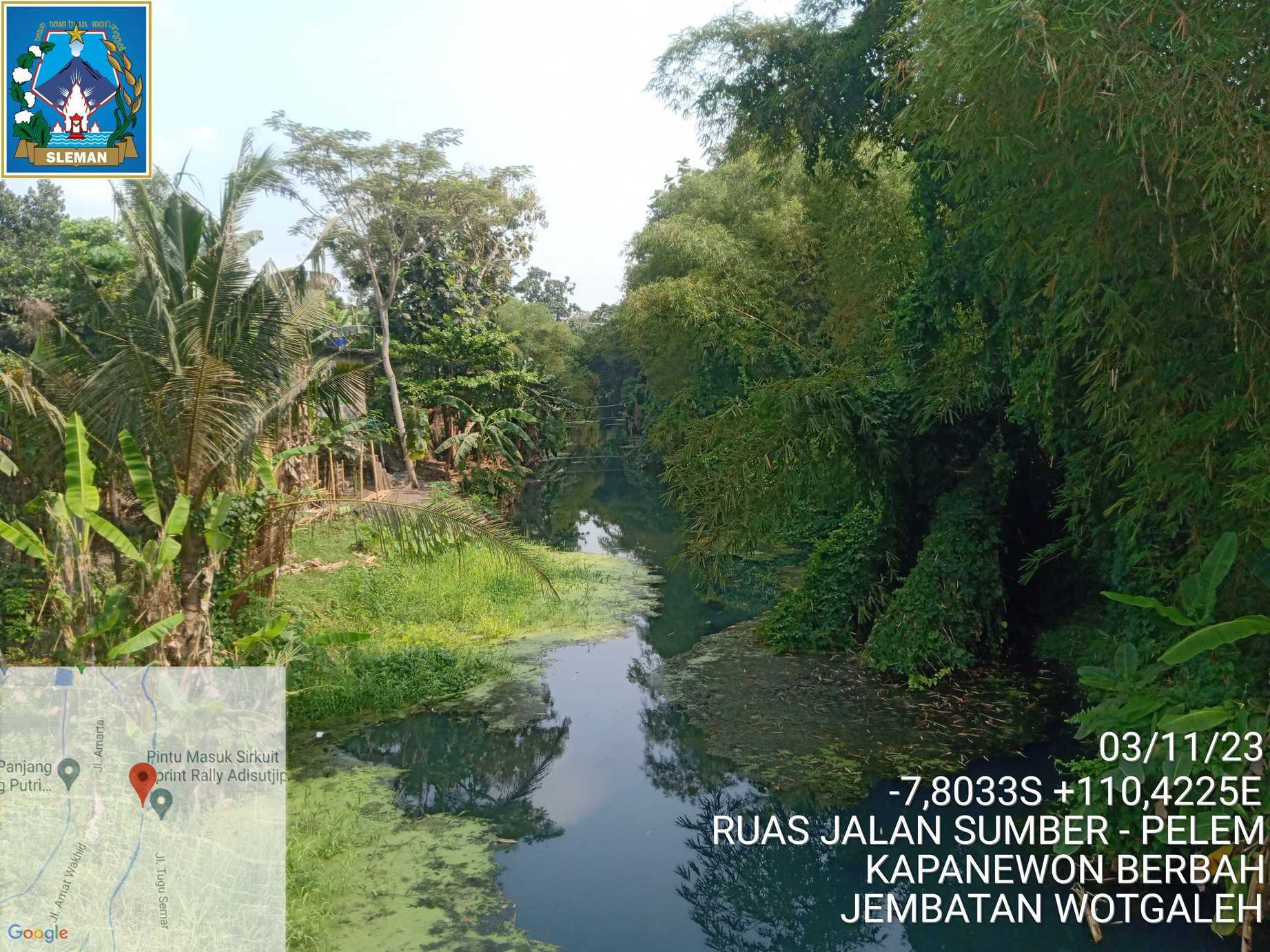

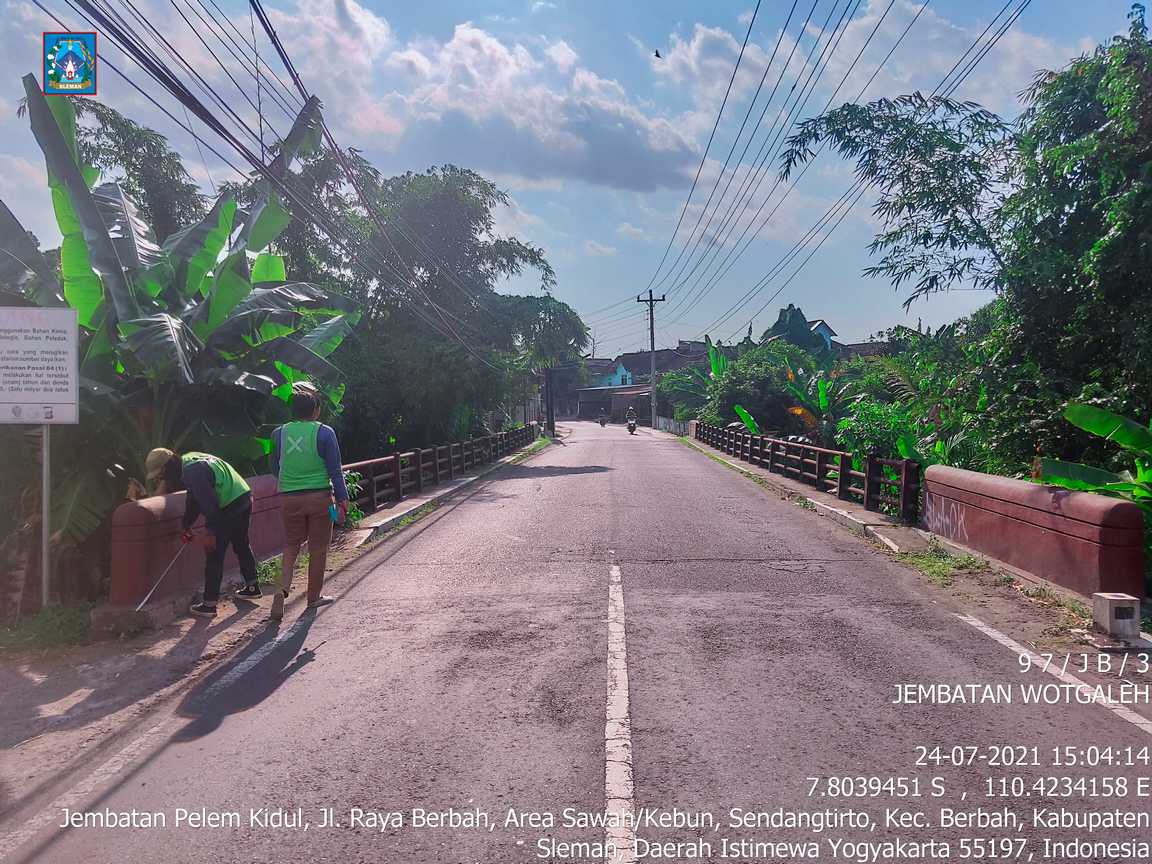

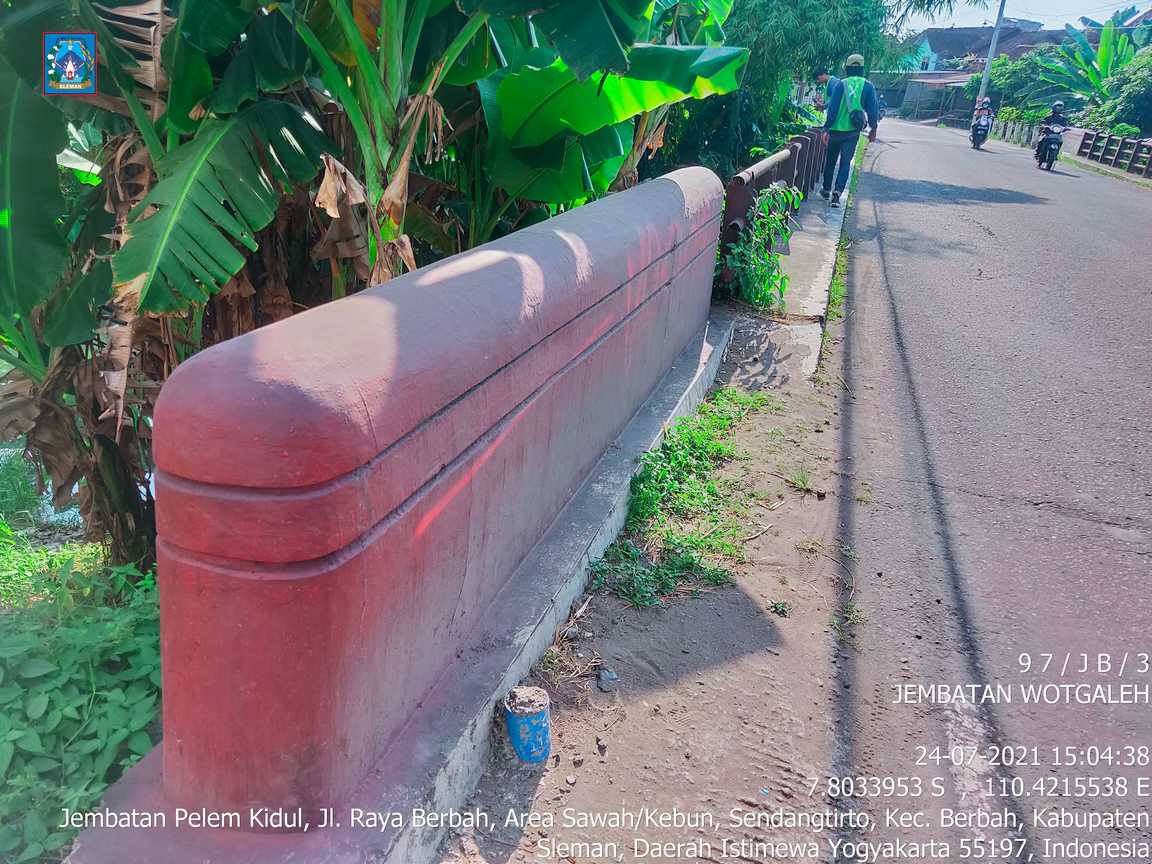

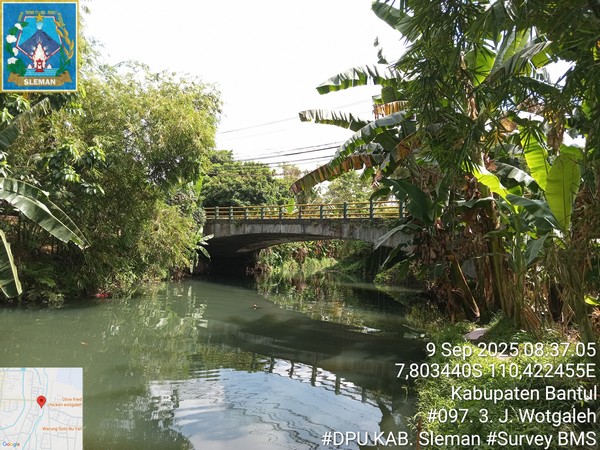

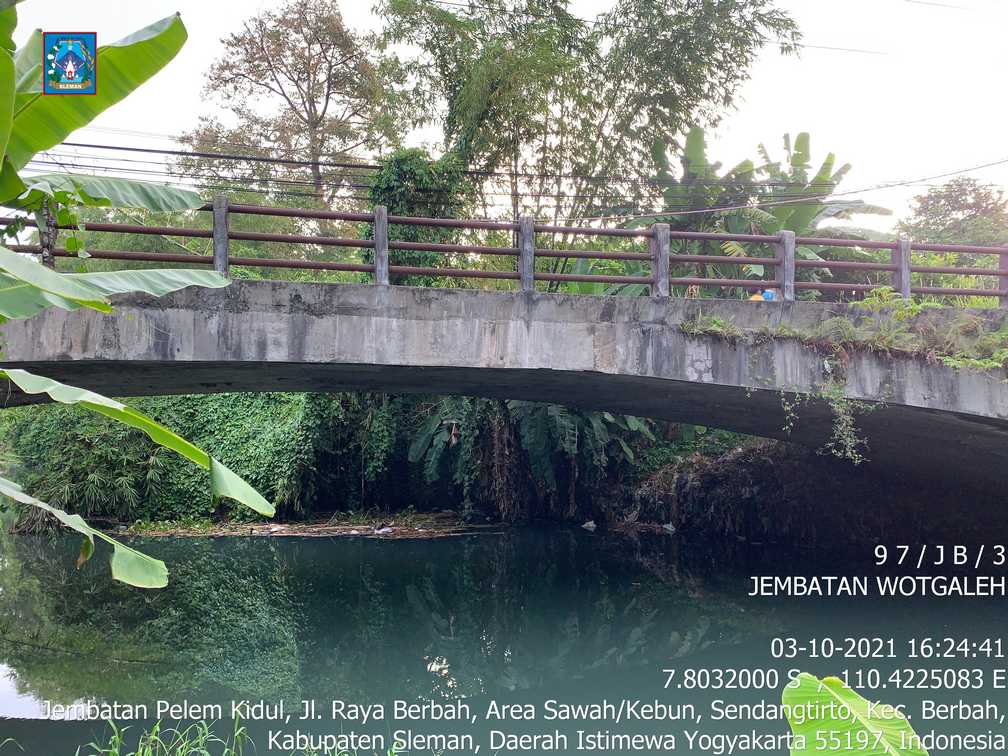

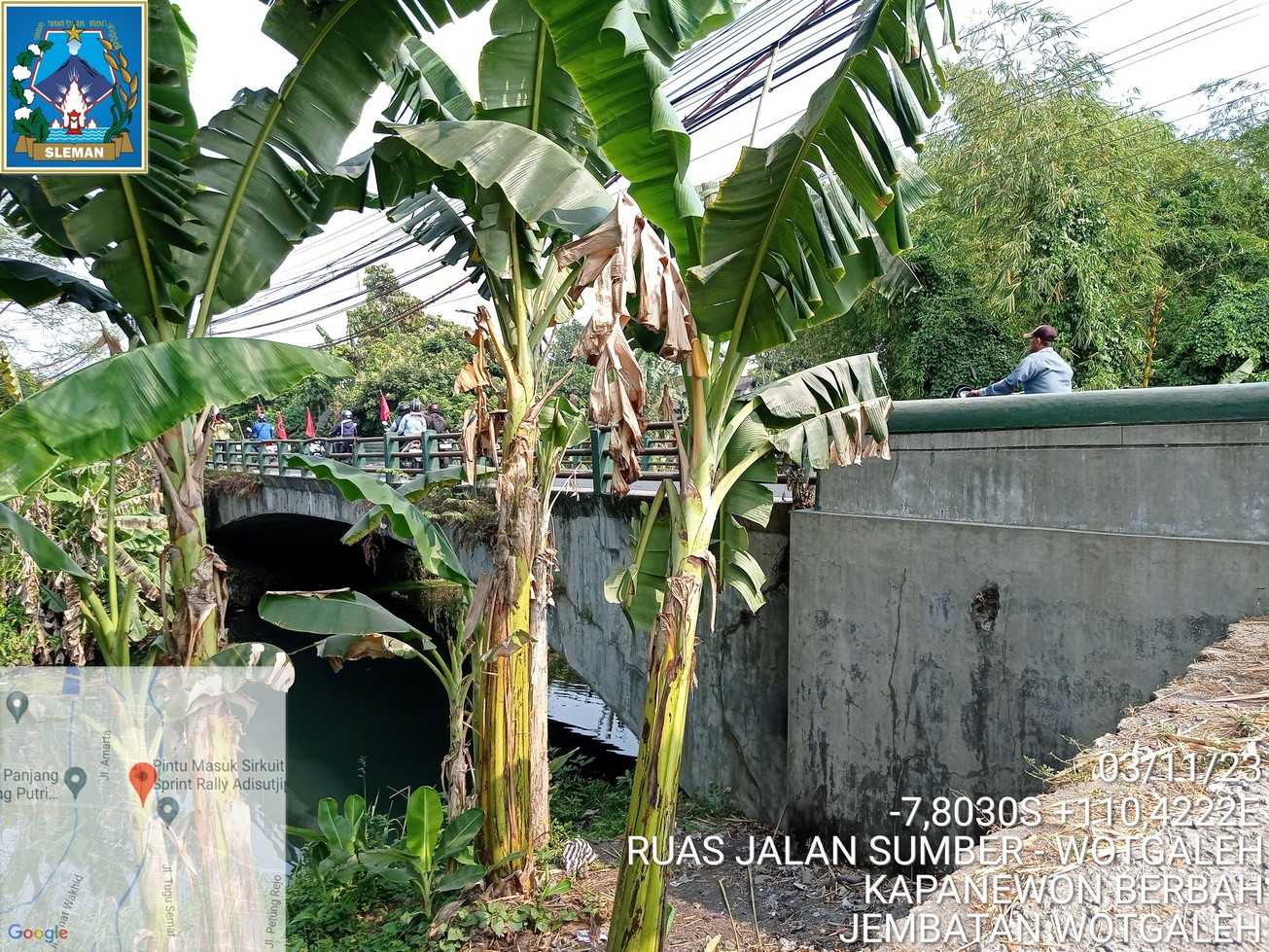

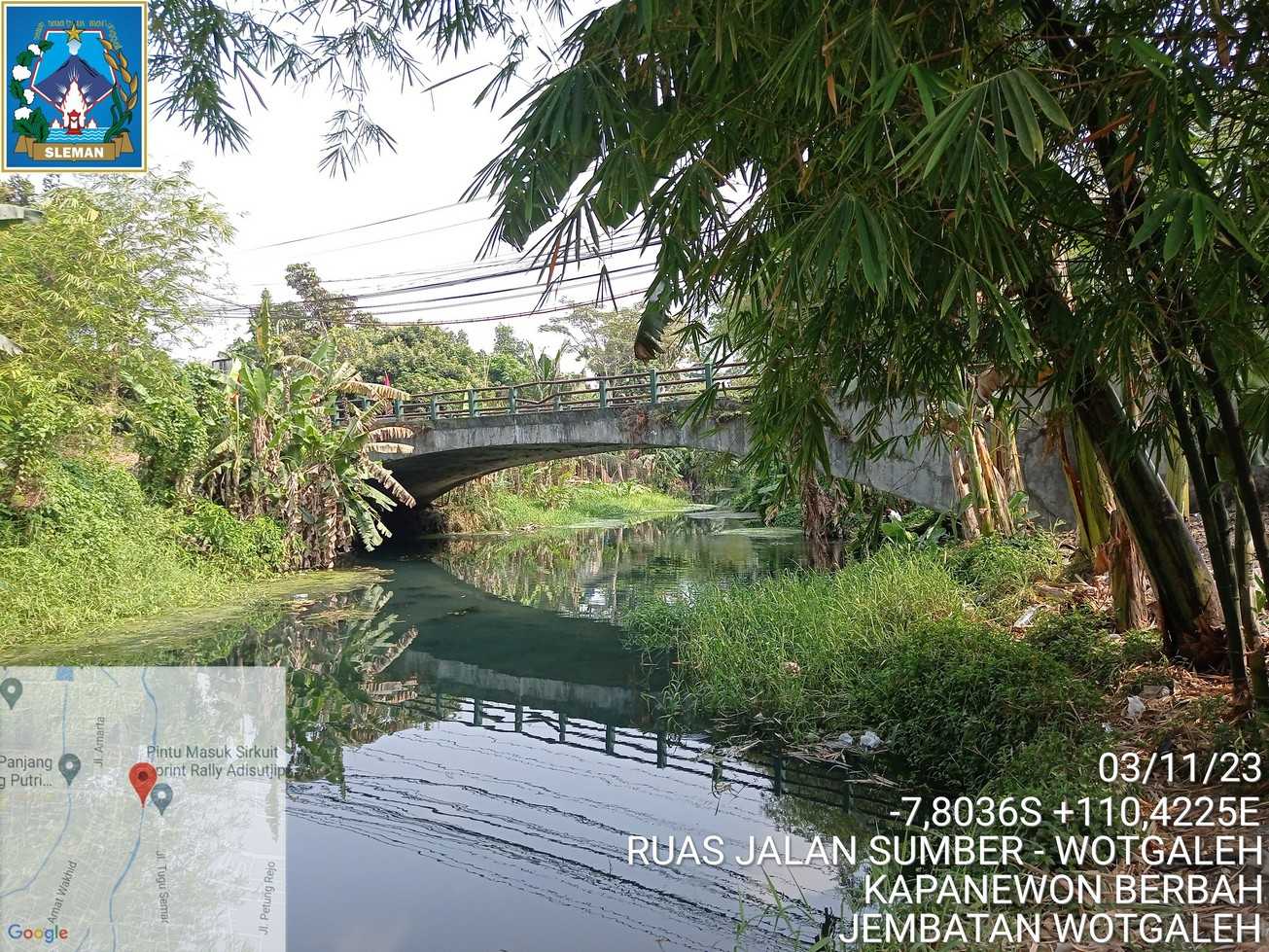

Foto
